Diodos Semiconductores

El diodo semiconductor es el dispositivo semiconductor más sencillo y se puede encontrar, prácticamente en cualquier circuito electrónico. Los diodos se fabrican en versiones de silicio (la más utilizada) y de germanio.

Los diodos constan de dos partes, una llamada N y la otra llamada P, separados por una juntura llamada barrera o unión. Esta barrera o unión es de 0.3 voltios en el diodo de germanio y de 0.6 voltios aproximadamente en el diodo de silicio.

El diodo se puede hacer trabajar de 2 maneras diferentes:

POLARIZACIÓN DIRECTA

Es cuando la corriente que circula por el diodo sigue la ruta de la flecha (la del diodo), o sea del ánodo al cátodo.

En este caso la corriente atraviesa el diodo con mucha facilidad comportándose prácticamente como un corto circuito.

POLARIZACIÓN INVERSA

Es cuando la corriente en el diodo desea circular en sentido opuesto a la flecha (la flecha del diodo), o sea del cátodo al ánodo.

En este caso la corriente no atraviesa el diodo, y se comporta prácticamente como un circuito abierto.

Nota: El funcionamiento antes mencionado se refiere al diodo ideal, ésto quiere decir que el diodo se toma como un elemento perfecto (como se hace en casi todos los casos), tanto en polarización directa como en polarización inversa.

TIPOS DE DIODO SEMICONDUCTOR

• Diodo de Silicio: Suelen tener un tamaño milimétrico y, alineados, constituyen detectores multicanal que permiten obtener espectros en milisegundos. Son menos sensibles que los fotomultiplicadores. Es un semiconductor de tipo p (con huecos) en contacto con un semiconductor de tipo n (electrones). La radiación comunica la energía para liberar los electrones que se desplazan hacia los huecos, estableciendo una corriente eléctrica proporcional a la potencia radiante.

• Diodo de cristal: Es un tipo de diodo de contacto. El diodo cristal consiste de un cable de metal afilado presionado contra un cristal semiconductor, generalmente galena o de una parte de carbón. El cable forma el ánodo y el cristal forma el cátodo. Los diodos de cristal tienen una gran aplicación en los radio a galena. Los diodos de cristal están obsoletos, pero puede conseguirse todavía de algunos fabricantes.

• Diodo de corriente constante: Realmente es un JFET, con su compuerta conectada a la fuente, y funciona como un limitador de corriente de dos terminales análogo al diodo Zener, el cual limita el voltaje. Permiten una corriente a través de ellos para alcanzar un valor adecuado y así estabilizarse en un valor específico. También suele llamarse CLDs (por sus siglas en inglés) o diodo regulador de corriente.

• Diodo túnel o Esaki: Tienen una región de operación que produce una resistencia negativa debido al efecto túnel, permitiendo amplificar señales y circuitos muy simples que poseen dos estados. Debido a la alta concentración de carga, los diodos túnel son muy rápidos, pueden usarse en temperaturas muy bajas, campos magnéticos de gran magnitud y en entornos con radiación alta. Por estas propiedades, suelen usarse en viajes espaciales.

• Diodo Gunn: Similar al diodo túnel son construidos de materiales como GaAs o InP que produce una resistencia negativa. Bajo condiciones apropiadas, las formas de dominio del dipolo y propagación a través del diodo, permitiendo osciladores de ondas microondas de alta frecuencia.

Ledes de distintos colores.

• Diodo emisor de luz o LED del acrónimo inglés, light-emitting diode: Es un diodo formado por un semiconductor con huecos en su banda de energía, tal como arseniuro de galio, los portadores de carga que cruzan la unión emiten fotones cuando se recombinan con los portadores mayoritarios en el otro lado. Dependiendo del material, la longitud de onda que se pueden producir varía desde elinfrarrojo hasta longitudes de onda cercanas al ultravioleta. El potencial que admiten estos diodos dependen de la longitud de onda que ellos emiten: 2.1V corresponde al rojo, 4.0V al violeta. Los primeros ledes fueron rojos y amarillos. Los ledes blancos son en realidad combinaciones de tres ledes de diferente color o un led azul revestido con un centelleador amarillo. Los ledes también pueden usarse como fotodiodos de baja eficiencia en aplicaciones de señales. Un led puede usarse con un fotodiodo o fototransistor para formar unoptoacoplador.

• Diodo láser: Cuando la estructura de un led se introduce en una cavidad resonante formada al pulir las caras de los extremos, se puede formar un láser. Los diodos láser se usan frecuentemente en dispositivos de almacenamiento ópticos y para la comunicación óptica de alta velocidad.

• Diodo térmico: Este término también se usa para los diodos convencionales usados para monitorear la temperatura a la variación de voltaje con la temperatura, y para refrigeradores termoeléctricos para la refrigeración termoeléctrica. Los refrigeradores termoeléctricos se hacen de semiconductores, aunque ellos no tienen ninguna unión de rectificación, aprovechan el comportamiento distinto de portadores de carga de los semiconductores tipo P y N para transportar el calor.

• Fotodiodos: Todos los semiconductores están sujetos a portadores de carga ópticos. Generalmente es un efecto no deseado, por lo que muchos de los semiconductores están empacados en materiales que bloquean el paso de la luz. Los fotodiodos tienen la función de ser sensibles a la luz (fotocelda), por lo que están empacados en materiales que permiten el paso de la luz y son por lo general PIN (tipo de diodo más sensible a la luz). Un fotodiodo puede usarse en celdas solares, en fotometría o encomunicación óptica. Varios fotodiodos pueden empacarse en un dispositivo como un arreglo lineal o como un arreglo de dos dimensiones. Estos arreglos no deben confundirse con los dispositivos de carga acoplada.

• Stabistor: El stabistor (también llamado Diodo de Referencia en Directa) es un tipo especial de diodo de silicio cuyas características de tensión en directa son extremadamente estables. Estos dispositivos están diseñados especialmente para aplicaciones de estabilización en bajas tensiones donde se requiera mantener la tensión muy estable dentro de un amplio rango de corriente y temperatura.

• Diodo Varicap: El diodo Varicap conocido como diodo de capacidad variable o varactor, es un diodo que aprovecha determinadas técnicas constructivas para comportarse, ante variaciones de la tensión aplicada, como un condensador variable. Polarizado en inversa, este dispositivo electrónico presenta características que son de suma utilidad en circuitos sintonizados (L-C), donde son necesarios los cambios de capacidad.

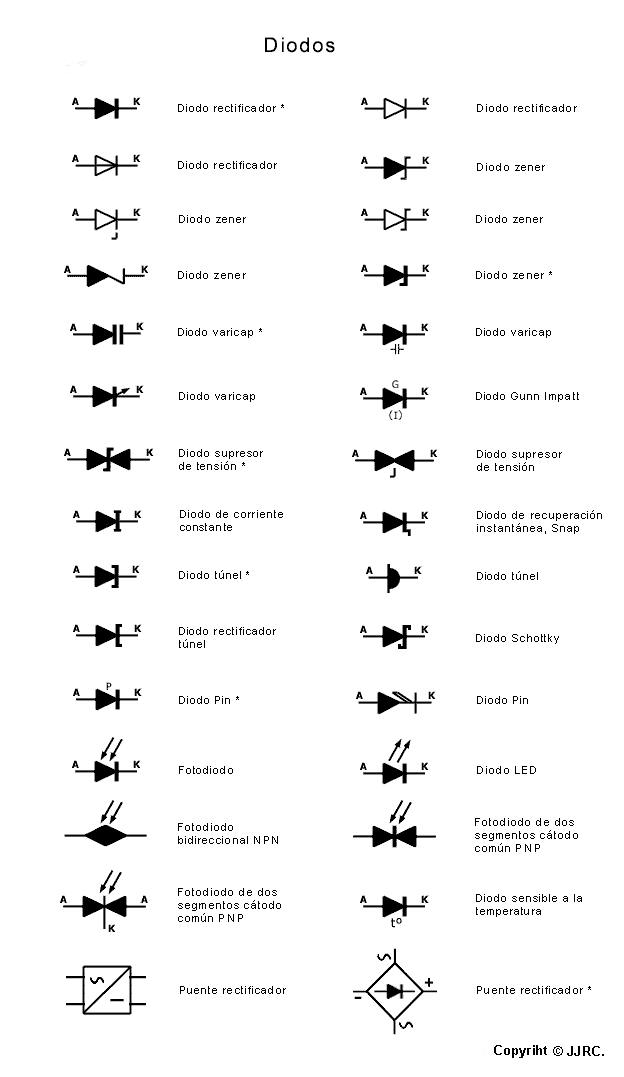

SIMBOLO DE LOS DIODOS SEMICONDUCTORES :
